art. 7765

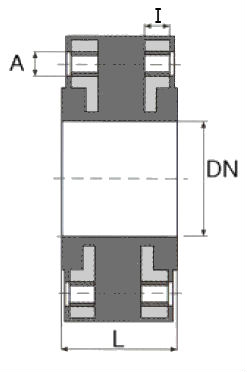

DN | L | nº fori A | Filettatura A | Profondità filett. I | Pressione positiva | Peso |
---|---|---|---|---|---|---|
mm | mm | N° | M | mm | Bar | Kg |
20 | 70 | 4 | M10 | 14 | 10 | 1,3 |
25 | 70 | 4 | M10 | 16 | 10 | 1,6 |
32 | 70 | 4 | M12 | 16 | 10 | 2,3 |
40 | 70 | 4 | M12 | 16 | 10 | 2,8 |
50 | 70 | 4 | M12 | 16 | 10 | 3,2 |
65 | 70 | 4 | M12 | 16 | 10 | 3,7 |
80 | 70 | 4 | M16 | 18 | 10 | 5,7 |
100 | 70 | 4 | M16 | 18 | 10 | 6,7 |
125 | 70 | 8 | M16 | 18 | 10 | 8,1 |
150 | 70 | 8 | M16 | 18 | 10 | 10,1 |
200 | 90 | 8 | M16 | 20 | 10 | 14 |
DN | L | nº fori A | Filettatura A | Profondità filett. I | Pressione positiva | Peso |
---|---|---|---|---|---|---|
mm | mm | N° | M | mm | Bar | Kg |
20 | 70 | 4 | M12 | 14 | 10 | 1,8 |
25 | 70 | 4 | M12 | 16 | 10 | 2,4 |
32 | 70 | 4 | M16 | 16 | 10 | 3,4 |
40 | 70 | 4 | M16 | 16 | 10 | 3,9 |
50 | 70 | 4 | M16 | 16 | 10 | 4,5 |
65 | 70 | 4 | M16 | 16 | 10 | 5,5 |
80 | 70 | 4 | M16 | 18 | 10 | 5,8 |
100 | 70 | 8 | M16 | 18 | 10 | 6,9 |
125 | 70 | 8 | M16 | 18 | 10 | 9,1 |
150 | 70 | 8 | M20 | 18 | 10 | 11,3 |
200 | 90 | 8 | M20 | 20 | 10 | 16,7 |
DN | L | nº fori A | Filettatura A | Profondità filett. I | Pressione positiva | Peso |
---|---|---|---|---|---|---|
mm | mm | N° | M | mm | Bar | Kg |
20 | 70 | 4 | M12 | 14 | 10 | 1,8 |
25 | 70 | 4 | M12 | 16 | 10 | 2,4 |
32 | 70 | 4 | M16 | 16 | 10 | 3,4 |
40 | 70 | 4 | M16 | 16 | 10 | 3,9 |
50 | 70 | 4 | M16 | 16 | 10 | 4,5 |
65 | 70 | 4 | M16 | 16 | 10 | 5,5 |
80 | 70 | 8 | M16 | 18 | 10 | 5,8 |
100 | 70 | 8 | M16 | 18 | 10 | 6,9 |
125 | 70 | 8 | M16 | 18 | 10 | 9,1 |
150 | 70 | 8 | M20 | 18 | 10 | 11,3 |
200 | 90 | 12 | M20 | 20 | 10 | 16,7 |
