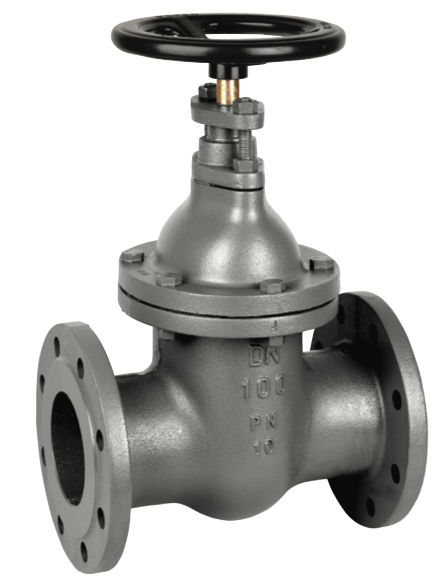

Principali caratteristiche
• Prodotta in Italia in accordo a EN 1171
• Scartamento secondo EN 558-1, serie 15
• Connessioni angiate secondo EN 1092-2 PN16 con risalto (non forate, PN10 o secondo altre speciche disponibili su richiesta)
• Stelo interno, chiusura in senso orario, tenuta secondaria sullo stelo regolabile tramite premistoppa
• Minima perdita di carico
• Testata idraulicamente secondo EN 12266-1: Test tipo P11-P12 Rate A
• Conforme alla Direttiva Attrezzature in Pressione PED 2014/68/UE art. 13 Fluidi di gruppo 2
• 100% passaggio totale
DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
---|---|---|---|---|---|---|---|---|---|---|
F | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 |
L | 240 | 250 | 270 | 280 | 300 | 325 | 350 | 400 | 450 | 500 |
H | 230 | 265 | 300 | 340 | 370 | 415 | 460 | 555 | 665 | 730 |
Volantino | 125 | 150 | 175 | 175 | 200 | 200 | 225 | 225 | 250 | 300 |
Giri apertura/chiusura | 10 | 12,5 | 16 | 20 | 25 | 25 | 30 | 40 | 42 | 50 |
Momento torcente in chiusura | 30 | 30 | 35 | 35 | 40 | 45 | 45 | 60 | 90 | 90 |
Perdite di carico | 107 | 250 | 430 | 790 | 1250 | 1960 | 2790 | 2880 | 4306 | 6380 |
Peso Kg | 10 | 13 | 17 | 24 | 31 | 41 | 55 | 89 | 140 | 180 |

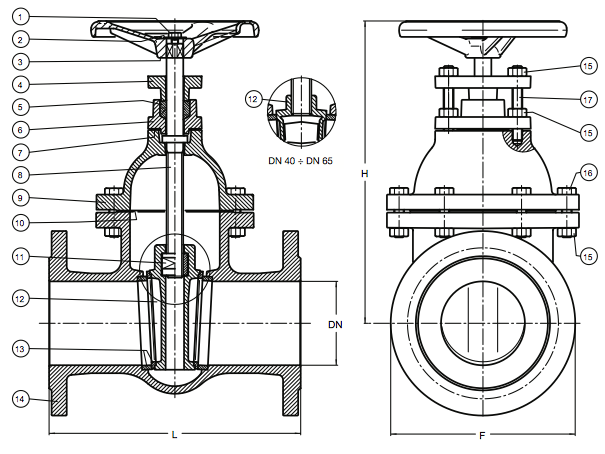

Componente | Materiale | |
---|---|---|
1 | Vite | Acciaio Zincato 8.8 |
2 | Rondella | Acciaio Zincato |
3 | Volantino | EN-GJL-250 ghisa grigia |
4 | Premistoppa | EN-GJL-250 ghisa grigia |
5 | Baderna | Ptfe |
6 | Porta stoppa | EN-GJL-250 ghisa grigia |
7 | Guarnizione | Fasit 205 |
8 | Asta | CW614N ottone trafilato |
9 | Cappello | EN-GJL-250 ghisa grigia |
10 | Guarnizione | Fasit 205 |
11 | Madrevite | CB 754-S GM ottone fuso |
12 | Cuneo DN 40-DN 65 | CB 754-S GM ottone fuso |
Cuneo DN 80-DN 300 | EN-GJL-250 ghisa grigia | |
13 | Sedi | CB 754-S GM ottone fuso |
14 | Corpo | EN-GJL-250 ghisa grigia |
15 | Dado | Acciaio Zincato 8.8 |
16 | Vite | Acciaio Zincato 8.8 |
17 | Tirante | Acciaio Zincato 8.8 |
