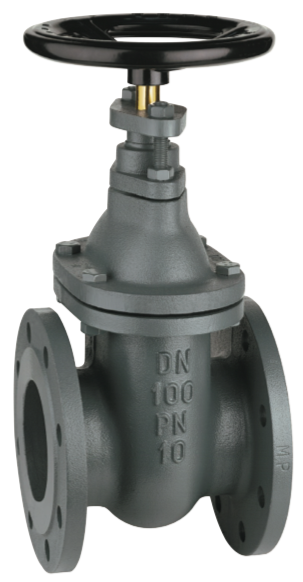

Valvola a saracinesca flangiata in ghisa corpo piatto vite interna

Principali caratteristiche

• Prodotta in Italia in accordo a EN 1171
• Scartamento secondo EN 558-1, serie 14
• Connessioni angiate secondo EN 1092-2 PN10 con risalto (non forate, PN16 o secondo altre speciche disponibili su richiesta)
• Stelo interno, chiusura in senso orario, tenuta secondaria sullo stelo regolabile tramite premistoppa
• Minima perdita di carico
• Testata idraulicamente secondo EN 12266-1: Test tipo P11-P12 Rate A
• Conforme alla Direttiva Attrezzature in Pressione PED 2014/68/UE art. 13 Fluidi di gruppo 2
• 100% passaggio totale

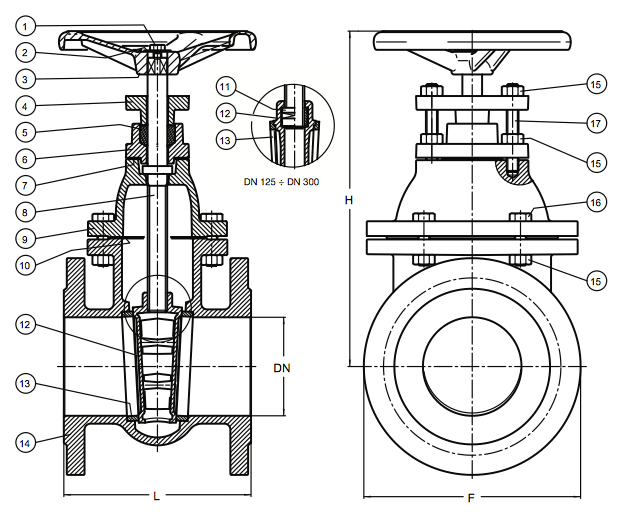

Dimensioni (mm)

DN 40 50 65 80 100 125 150 175 200 250 300
F 150 165 185 200 220 250 285 315 340 395 445
L 140 150 170 180 190 200 210 220 230 250 270
H 265 275 335 355 400 495 585 660 700 830 960
Volantino 150 150 175 175 200 200 225 225 225 250 300
Giri apertura/chiusura 10 12,5 16 20 25 25 30 35 40 50 60
Momento torcente in chiusura 30 30 35 35 40 45 45 60 60 65 70
Perdite di carico 107 250 430 790 1250 1960 2790 2810 2880 4306 6380
Peso Kg 10 12 17 22 27 33 43 55 65 100 142

Materiali

Componente Materiale
1 Vite Acciaio Zincato 8.8
2 Rondella Acciaio Zincato
3 Volantino EN-GJL-250 ghisa grigia
4 Premistoppa EN-GJL-250 ghisa grigia
5 Baderna Ptfe
6 Porta stoppa EN-GJL-250 ghisa grigia
7 Guarnizione Fasit 205
8 Asta CW614N ottone trafilato
X12Cr13 acciaio inossidabile
9 Cappello EN-GJL-250 ghisa grigia
10 Guarnizione Fasit 205
11 Madrevite CB 754-S GM ottone fuso
12 Cuneo DN 40-DN 100 CB 754-S GM ottone fuso
Acciaio al carbonio + AISI 304L acciaio inossidabile
Cuneo DN 125-DN 300 EN-GJL-250 ghisa grigia
13 Sedi CB 754-S GM ottone fuso
14 Corpo EN-GJL-250 ghisa grigia
15 Dado Acciaio Zincato 8.8
16 Vite Acciaio Zincato 8.8
17 Tirante Acciaio Zincato 8.8
