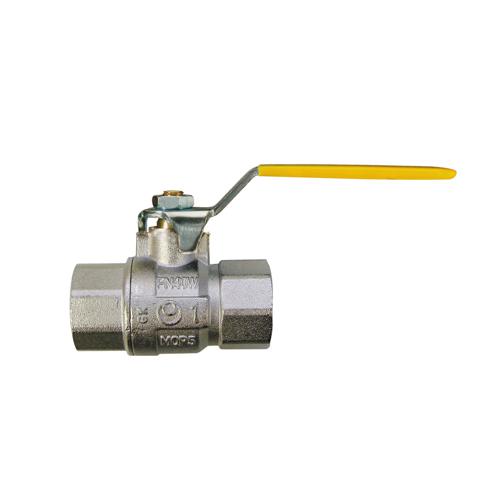

Valvola a sfera filettata per gas
Valvola a sfera per gas a passaggio totale omologata DVGW e HTB- attacchi F/F

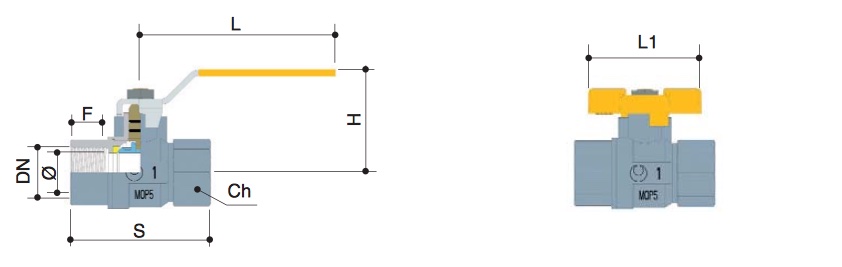

Dimensioni (mm)
| DN | 3/8" | 1/2" | 3/4" | 1" | 1"1/4 | 1"1/2 | 2" |
|---|---|---|---|---|---|---|---|
| Ø | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
| F | 16 | 20 | 20 | 22 | 25 | 28 | 28 |
| S | 60 | 75 | 80 | 90 | 110 | 120 | 140 |
| H | 41 | 54 | 58 | 66 | 71 | 80 | 88 |
| L | 80 | 90 | 90 | 125 | 125 | 140 | 140 |
| L1 | 52 | 62 | 62 | 72 | - | - | - |
| Ch | 22 | 26 | 31 | 40 | 49 | 55 | 69 |

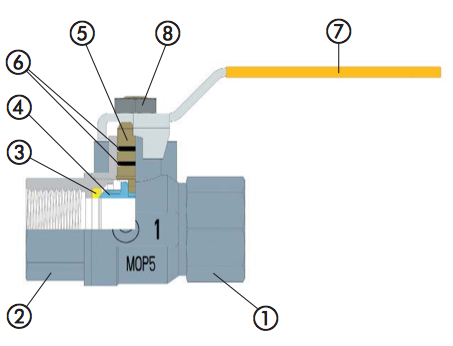

Materiali
| Componente | Materiale | |
|---|---|---|
| 1 | Corpo | Ottone CW 617N |
| 2 | Manicotto | Ottone CW 617N |
| 3 | Seggio | PTFE |
| 4 | Sfera | Ottone CW 617N |
| 5 | Asta | Ottone CW 614N |
| 6 | O Ring | NBR |
| 7 | Maniglia | Acciaio |
| 8 | Dado | Ferro zincato |
