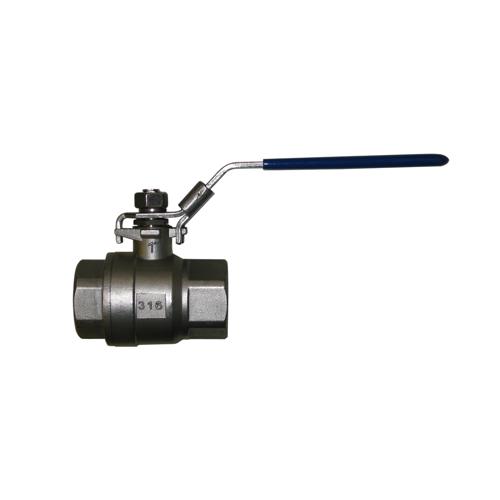

Valvola a sfera filettata inox monoblocco
Valvola a sfera a passaggio totale in acciaio inox AISI 316 - Attacchi F/F

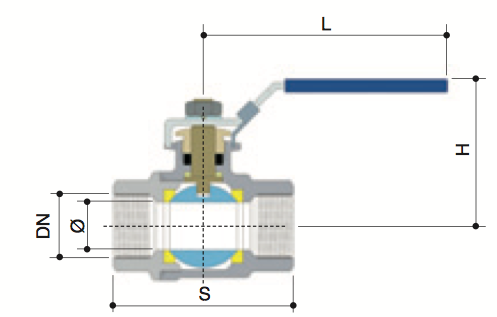

Dimensioni (mm)
| DN | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1"1/4 | 1"1/2 | 2" | 2"1/2 | 3" | 4" |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ø | 11,5 | 12,7 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 76 | 94 |
| S | 49 | 49 | 55 | 66 | 78,5 | 90 | 98,5 | 120 | 147 | 172 | 220 |
| H | 48 | 48 | 52 | 57 | 75 | 80 | 95 | 96 | 125 | 135 | 160 |
| L | 100 | 100 | 100 | 115 | 150 | 150 | 180 | 180 | 245 | 245 | 278 |

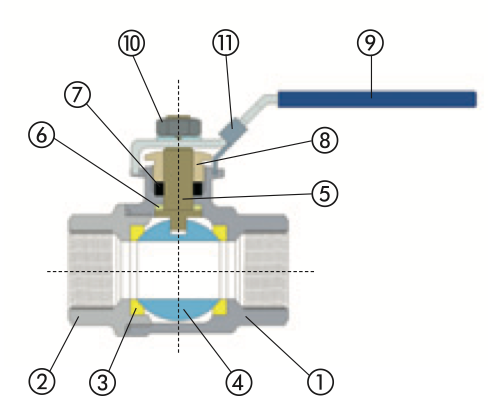

Materiali
| Componente | Materiale | |
|---|---|---|
| 1 | Corpo | AISI316 |
| 2 | Manicotto | AISI316 |
| 3 | Seggio | PTFE caricato 15% vetro |
| 4 | Sfera | AISI316 |
| 5 | Asta | AISI316 |
| 6 | Rondella | PTFE |
| 7 | Guarnizione asta | PTFE |
| 8 | Premistoppa | AISI304 |
| 9 | Maniglia | AISI304 |
| 10 | Dado | AISI304 |
| 11 | Bloccaggio | AISI304 |
