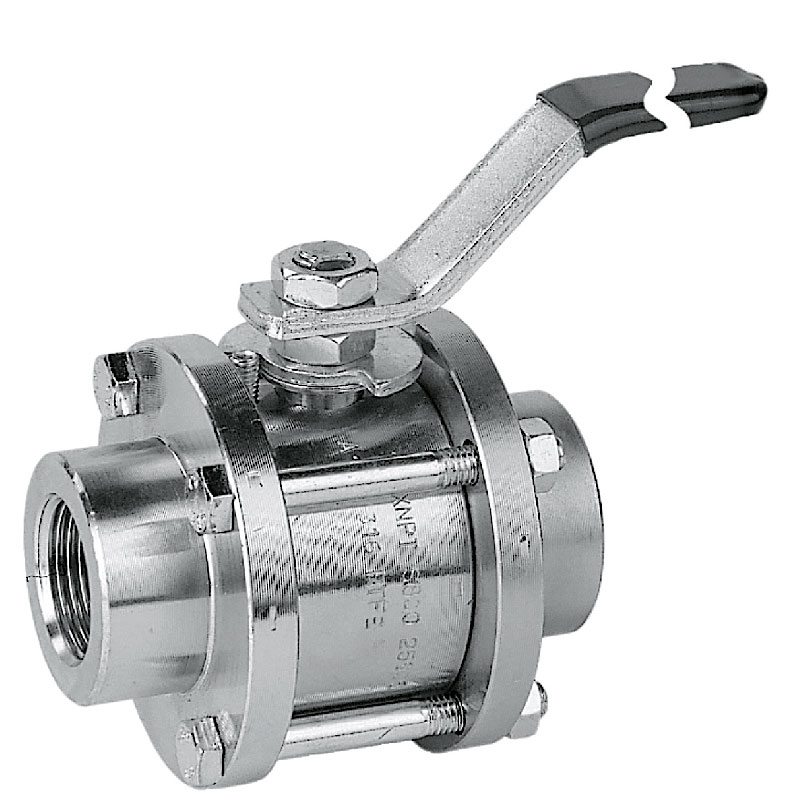

Valvola a sfera in acciaio filettata in tre pezzi

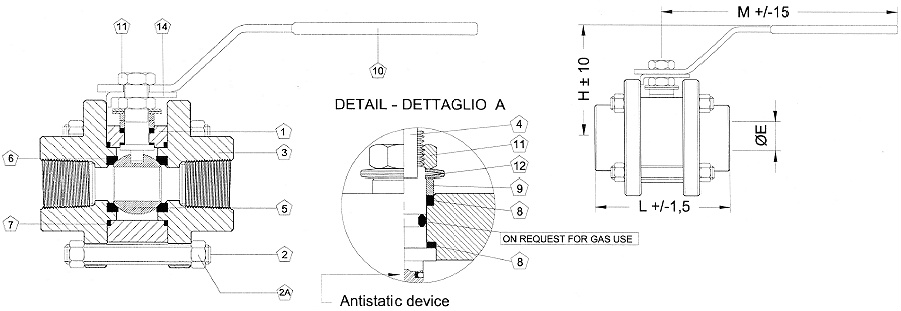

Dimensioni (mm)
| DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|---|
| NPS | 1/4" 3/8" |
1/2" | 3/4" | 1" | 1" 1/4 | 1" 1/2 | 2" | 2"1/2 | 3" | 4" |
| Ø E | 11 | 14 | 20 | 25 | 32 | 38 | 48 | 65 | 75 | 94 |
| H | 75 | 75 | 85 | 85 | 100 | 110 | 115 | 145 | 150 | 165 |
| L | 80 | 80 | 95 | 105 | 120 | 130 | 145 | 205 | 210 | 246 |
| M | 130 | 130 | 180 | 180 | 280 | 280 | 280 | 355 | 355 | 410 |
| Kg | 0,6 | 0,7 | 1,4 | 2,2 | 3,3 | 4,3 | 7,3 | 11 | 15 | 25 |
Materiali
| Componente | Materiale | ||
|---|---|---|---|
| 1 | Corpo | ASTM A 105 | SS. F 316 |
| 2 | Tirante | 8.8 acciaio zincato | 8.8 acciaio zincato |
| 2A | Dado | 6S | SS. F 316 |
| 3 | Laterale | ASTM A 105 | SS. F 316 |
| 4 | Stelo | SS. F 316 | SS. F 316 |
| 5 | Sfera | SS. F 304/316 | SS. F 316 |
| 6 | Seggio | PTFE / RPTFE | PTFE / RPTFE |
| 7 | Guarnizioni corpo | RPTFE | RPTFE |
| 8 | Guarnizioni stelo | RPTFE | RPTFE |
| 9 | Premibussola | Inox | |
| 10 | Leva di manovra | Acciaio zincato | |
| 11 | Dado leva e premibussola | Acciaio zincato | |
| 12 | Molle a tazza | Acciaio zincato | |
