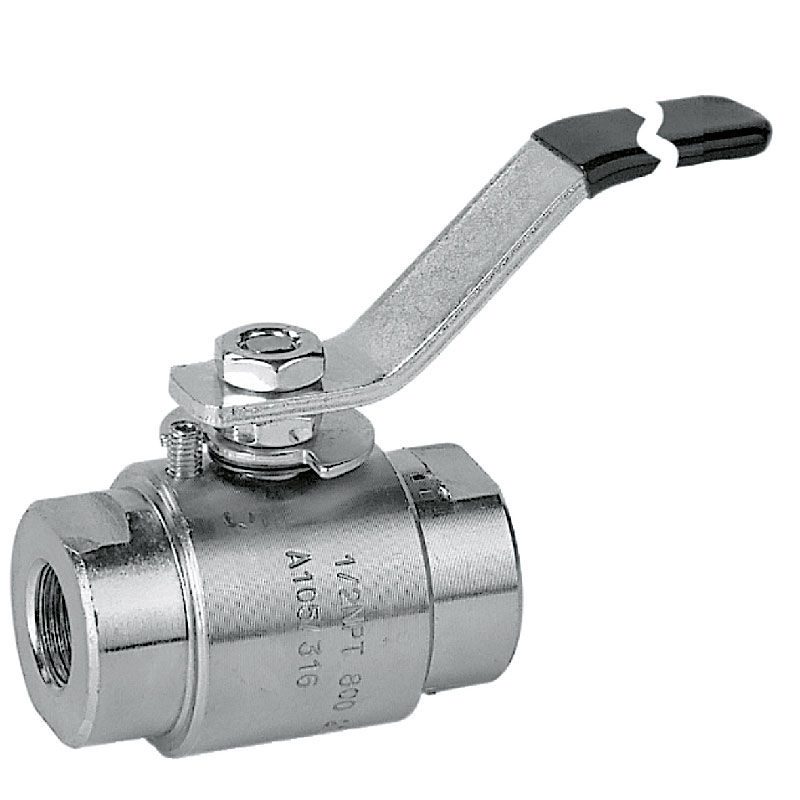

Valvola a sfera in acciaio filettata monoblocco

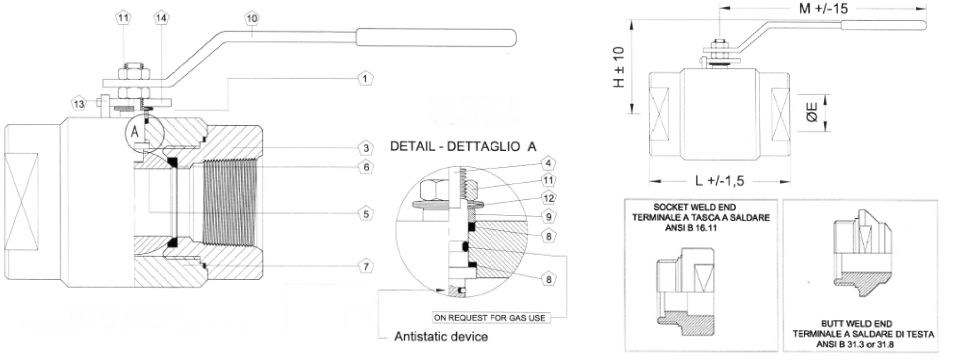

Dimensioni (mm)
| DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|---|
| NPS | 1/4" 3/8" |
1/2" | 3/4" | 1" | 1" 1/4 | 1" 1/2 | 2" | 2" 1/2 | 3" | 4" |
| Ø E | 11 | 14 | 19 | 25 | 32 | 38 | 48 | 65 | 76 | 95 |
| H | 65 | 70 | 85 | 85 | 100 | 110 | 115 | 145 | 150 | 165 |
| L | 65 | 75 | 90 | 100 | 115 | 128 | 150 | 195 | 203 | 230 |
| M | 130 | 130 | 180 | 180 | 280 | 280 | 280 | 355 | 355 | 410 |
| Kg | 0,55 | 0,8 | 1,45 | 2,1 | 3 | 3,85 | 6,8 | 13 | 15,55 | 28 |
Materiali
| Componente | Materiale | ||
|---|---|---|---|
| 1 | Corpo | ASTM A 105 | SS. F 316 |
| 3 | Laterale | ASTM A 105 | SS. F 316 |
| 4 | Stelo | SS. F 316 | SS. F 316 |
| 5 | Sfera | SS. F 304/316 | SS. F 316 |
| 6 | Seggio | PTFE | PTFE |
| 7 | Guarnizione corpo | RPTFE | RPTFE |
| 8 | Guarnizione stelo | RPTFE | RPTFE |
| 9 | Premibussola | Inox | |
| 10 | Leva di manovra | Acciaio zincato | |
| 11 | Dado leva e premibussola | Acciaio zincato | |
| 12 | Molle a tazza | Acciaio zincato | |
| 13 | Spina di fermo | Acciaio zincato | |
| 14 | Piastra di fermo | Acciaio zincato | |
