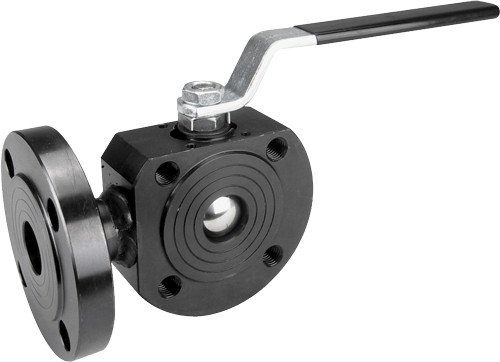

Valvola a sfera tre vie
a corpo piatto, con due sedi di tenuta.

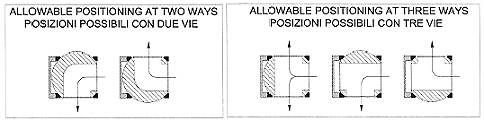

Sfera forata ad "L" o "T", vie di lavoro (vedi scheda di prodotto).
Esecuzioni speciali: -con terza via B.W. / S.W. -comando simultaneo di due valvole accoppiate

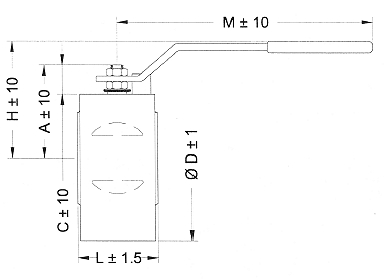

Dimensioni (mm)
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|
| NPS | 1/2" | 3/4" | 1" | 1"1/4 | 1"1/2 | 2" | 2"1/2 | 3" | 4" |
| Ø D | 88 | 98 | 108 | 128 | 138 | 148 | 168 | 188 | 220 |
| H | 78 | 87 | 91 | 106 | 111 | 120 | 157 | 161 | 181 |
| L | 35 | 42 | 46 | 55 | 66 | 72 | 98 | 120 | 140 |
| M | 150 | 185 | 185 | 280 | 280 | 280 | 380 | 380 | 480 |
| A | 50 | 60 | 65 | 80 | 90 | 96 | 132 | 139 | 160 |
| C | 19 | 23 | 23 | 29 | 30 | 32 | 53 | 48 | 55 |
| Kg | 1,5 | 2 | 2,7 | 3,8 | 6,5 | 8 | 15 | 20 | 30 |

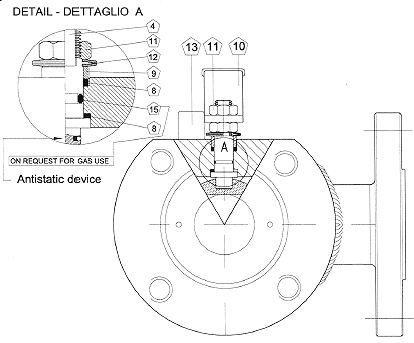

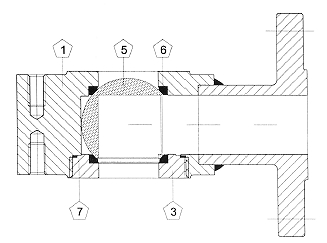

Materiali
| Componente | Materiale | ||
|---|---|---|---|
| 1 | Corpo | ASTM A 105 | SS. F 316 |
| 3 | Laterale | ASTM A 105 | SS. F 316 |
| 4 | Stelo | SS. F 316 | SS. F 316 |
| 5 | Sfera | SS. F 304/316 | SS. F 316 |
| 6 | Seggio | PTFE | PTFE |
| 7 | Guarnizione corpo | RPTFE | RPTFE |
| 8 | Guarnizione stelo | RPTFE | RPTFE |
| 9 | Premibussola | Inox | |
| 10 | Leva di manovra | Acciaio zincato | |
| 11 | Dado leva di monvra | Acciaio zincato | |
| 12 | Molle a tazza | Acciaio zincato | |
| 13 | Spina di fermo | Acciaio zincato | |
| 15 | "O" Ring stelo | Gomma nitrilica / Viton | |
