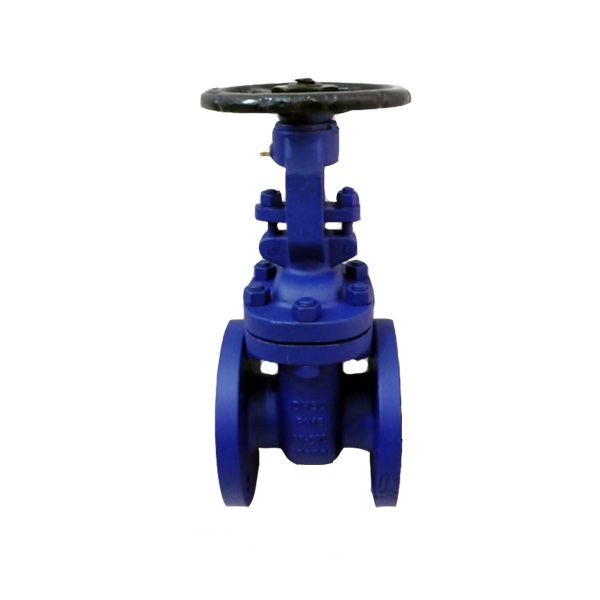

Valvola a saracinesca flangiata in acciaio corpo piatto vite esterna
REQUISITI TECNICI VALVOLA A SARACINESCA A CORPO PIATTO VITE ESTERNA PN 16
- Progettazione e produzione conforme alle norme EN 1984
- Test e ispezioni conforme alle norme API 598
- Scartamento conforme alle norme DIN 3202 - F4
- Flangiatura conforme alle norme EN 1092-1

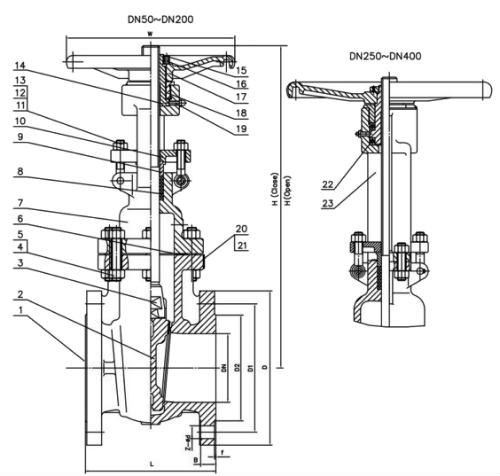

Dimensioni (mm)
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 150 | 170 | 180 | 190 | 200 | 210 | 230 | 250 | 270 | 290 | 310 |
| D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 |
| D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 |
| D2 | 102 | 122 | 138 | 158 | 188 | 212 | 268 | 320 | 378 | 438 | 490 |
| B | 18 | 18 | 20 | 20 | 22 | 22 | 24 | 26 | 28 | 30 | 32 |
| F | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 |
| Z-ød | 4x18 | 4x18 | 8x18 | 8x18 | 8x18 | 8x22 | 12x22 | 12x26 | 12x26 | 16x26 | 16x30 |
| W | 200 | 280 | 280 | 280 | 350 | 350 | 400 | 450 | 450 | 600 | 600 |
| H (aperta) | 403 | 480 | 511 | 602 | 638 | 785 | 978 | 1192 | 1192 | 1583 | 1721 |
Materiali
| Componente | Materiale | |
|---|---|---|
| 1 | Corpo | GS-C25+316 |
| 2 | Cuneo | GS-C25+316 |
| 3 | Stelo | A182 F316 |
| 4 | Vite | A193 B7M |
| 5 | Dado | A194 2HM |
| 6 | Guarnizioni | Graphite+SS304 |
| 7 | Cappello | GS-C25 |
| 8 | Baderna | Flexible Graphite |
| 9 | Premistoppa | A182 F6a |
| 10 | Flangetta premistoppa | GS-C25 |
| 11 | Tirante ribaltante | A193 B7M |
| 12 | Dado | A194 2HM |
| 13 | Perno | A276 304 |
| 14 | Madrevite | Bronzo |
| 15 | Dado ferma volantino | 1035 |
| 16 | Vite di blocco | A3 |
| 17 | Volantino | A536 |
| 18 | Ghiera ferma madrevite | 1035 |
| 19 | Ingrassatore | Ottone |
| 20 | Targhetta | 304SS |
| 21 | Rivetti | H62 |
| 22 | Cuscinetto | 40Cr |
| 23 | Cavaletto | GS-C25 |
