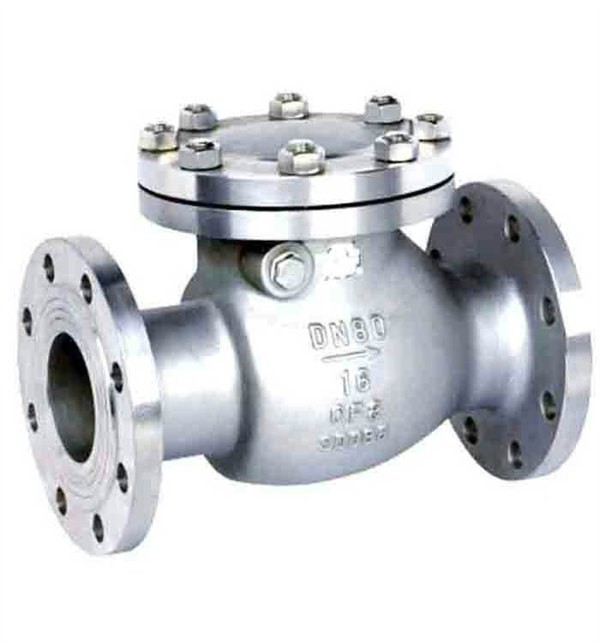

Valvola di ritegno a clapet in acciaio
Progettazione e produzione conforme alle norme BS 1868
Test e ispezioni conforme alle norme API 598
Scartamento conforme alle norme DIN 3202 - F6
Flangiatura conforme alle norme EN 1092-1

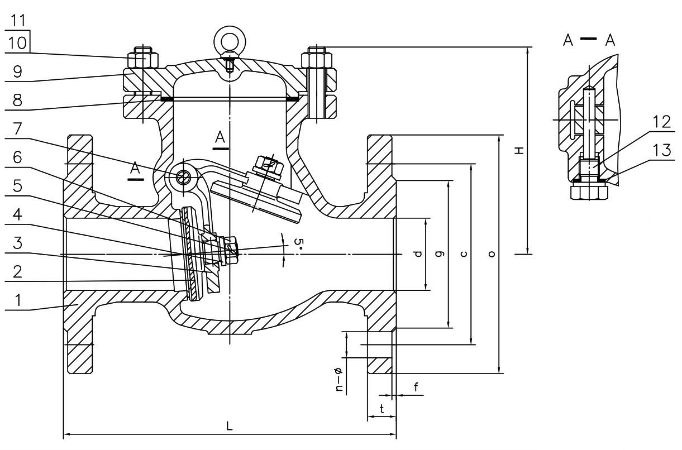

PN 16 DN 50-250

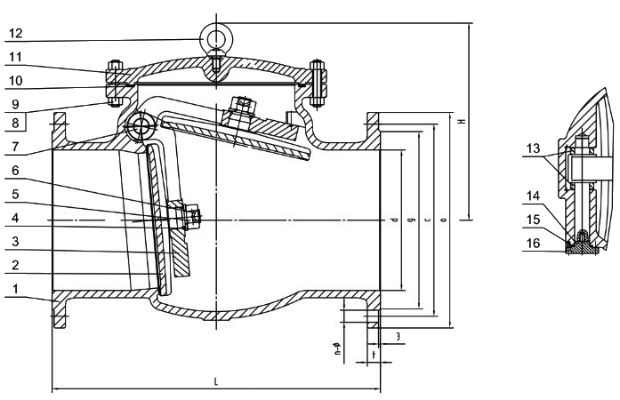

PN 16 DN 300-500
Dimensioni
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 487 |
| L | 200 | 240 | 260 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 |
| H | 145 | 158 | 175 | 188 | 272 | 325 | 390 | 427 | 520 | 580 | 642 | 697 | 783 |
| o | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 640 | 715 |
| c | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 |
| n-ø | 4x18 | 4x18 | 8x18 | 8x18 | 8x18 | 8x22 | 12x22 | 12x26 | 12x26 | 16x26 | 16x30 | 20x30 | 20x33 |
| g | 102 | 122 | 138 | 158 | 188 | 212 | 268 | 320 | 378 | 438 | 490 | 550 | 610 |
| t | 18 | 18 | 20 | 20 | 22 | 22 | 24 | 26 | 28 | 30 | 32 | 34 | 36 |
| f | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 |
Materiali (PN 16 DN 50-250)
| Componente | Materiale | |
|---|---|---|
| 1 | Corpo | A216 WCB+SS304 |
| 2 | Battente | A216 WCB+SS304 |
| 3 | Leva | A216 WCB |
| 4 | Rondella | A276 420 |
| 5 | Dado | A194 2H |
| 6 | Coppiglia | 304 |
| 7 | Perno | A276 410 |
| 8 | Guarnizione | CS/F.G.304 |
| 9 | Coperchio | A216 WCB |
| 10 | Dado | A194 2H |
| 11 | Tirante | A193 B7 |
| 12 | Tappo | 1035 |
| 13 | Rondella | 08 |
Materiali (PN 16 DN 300-500)
| Componente | Materiale | |
|---|---|---|
| 1 | Corpo | A216 WCB+SS304 |
| 2 | Battente | A216 WCB+SS304 |
| 3 | Leva | A216 WCB |
| 4 | Rondella | A276 420 |
| 5 | Dado | A194 2H |
| 6 | Coppiglia | SS304 |
| 7 | Perno | A276 410 |
| 8 | Dado | A194 2H |
| 9 | Tirante | A193 B7 |
| 10 | Guarnizione | SS+Graphite |
| 11 | Coperchio | A216 WCB |
| 12 | Golfare | 1035 |
| 13 | Cuscinetto | A193 B7 |
| 14 | Tappo | A182 F6 |
| 15 | Guarnizione | SS+Graphite |
| 16 | Tappo | A193 B7 |
