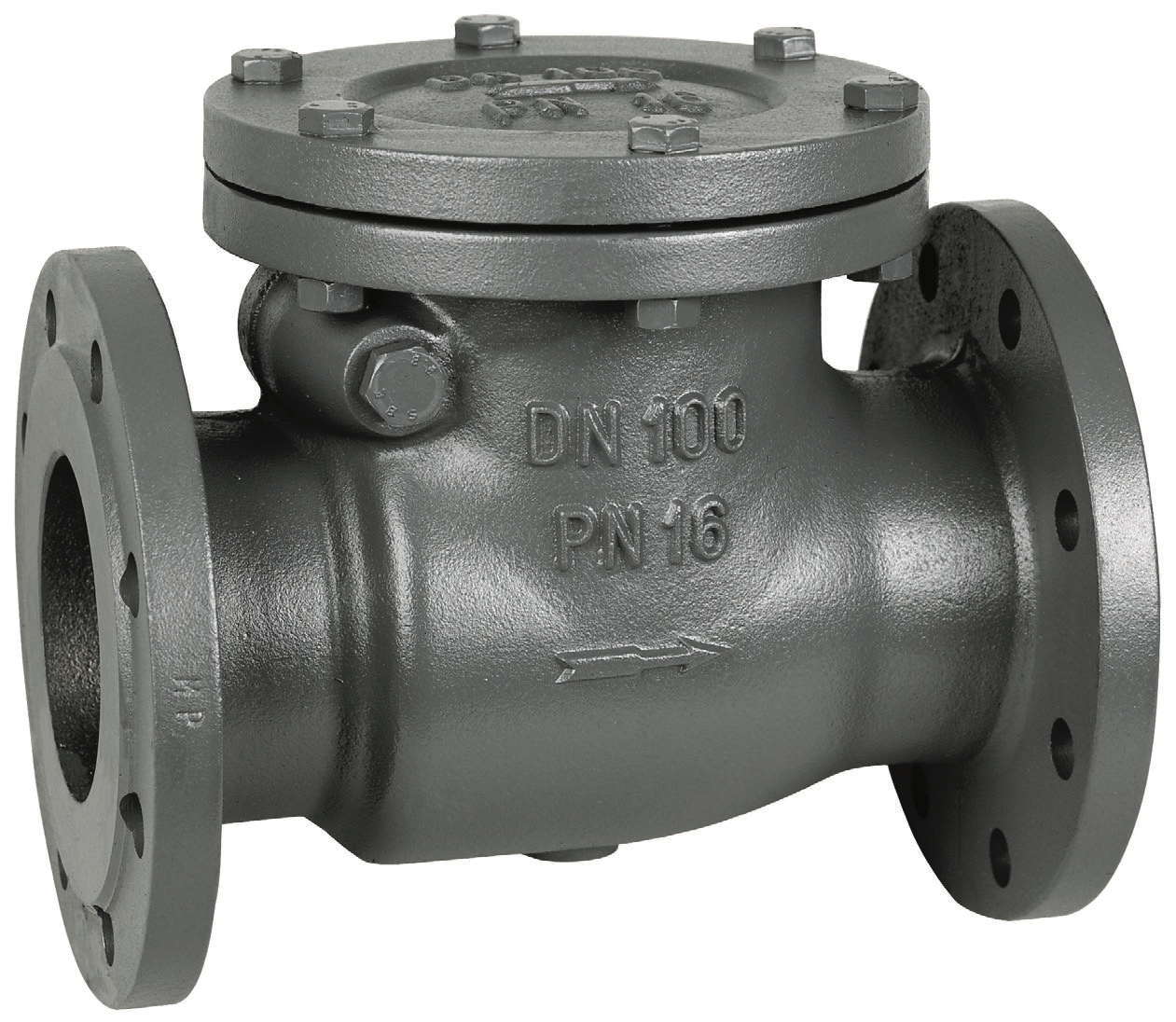

Valvola di ritegno a clapet in ghisa
Principali caratteristiche
• Prodotta in Italia in accordo a EN 12334
• Scartamento secondo EN 558-1, serie 48
• Connessioni angiate secondo EN 1092-2 PN16 con risalto (non forate, PN10 o secondo altre speciche disponibili su richiesta)
• Montaggio orizzontale o verticale (usso verso l’alto)
• Direzione di usso indicata su corpo e coperchio di fusione
• Minima perdita di carico
• Testata idraulicamente secondo EN 12266-1: Test tipo P11-P12 Rate A
• Conforme alla Direttiva Attrezzature in Pressione PED 2014/68/UE art. 13 Fluidi di gruppo 2
• 100% passaggio totale
• Le valvole di ritegno sono mono direzionali e consentono automaticamente la funzione di blocco di ritorno del uido senza azione manuale
Settori di utilizzo
• Impianti industriali
• Acque reue
• Impianti trattamento acque
• Sistemi di condizionamento aria (HVAC)
• Centrali termiche e circuiti di raffreddamento
• Fluidi non aggressivi
• Serbatoi
• Alimentazione sistemi antincendio Sprinkler

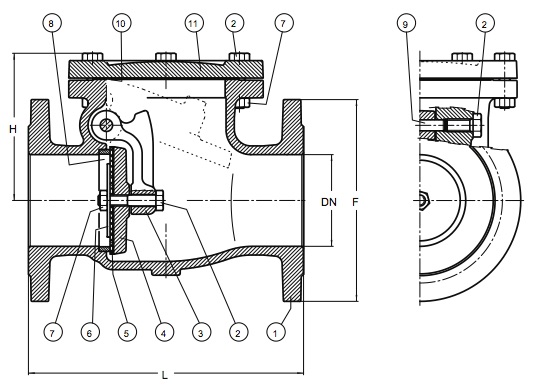

Dimensioni (mm)
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| F | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | |
| L | 180 | 200 | 240 | 260 | 300 | 350 | 400 | 500 | 600 | 700 | |
| H | 115 | 125 | 130 | 140 | 160 | 180 | 200 | 220 | 290 | 330 |
Materiali
| Componente | Materiale | |
|---|---|---|
| 1 | Corpo | Ghisa grigia EN GjL 250 |
| 2 | Vite | Acciaio zincato 8.8 |
| 3 | Cardine | Ghisa grigia EN GjL 250 |
| 4 | Otturatore | Ghisa grigia EN GjL 250 |
| 5 | Guarnizione | Gomma telata |
| 6 | Rondella | Acciaio zincato DN 40-DN 150 Ghisa grigia EN GjL 250 |
| 7 | Dado | Acciaio zincato 8.8 |
| 8 | Sede | CB 754-S GM ottone fuso |
| 9 | Spina/td> | CW614N ottone trafilato |
| 10 | Guarnizione | Gomma |
| 11 | Cappello | Ghisa grigia EN GjL 250 |
