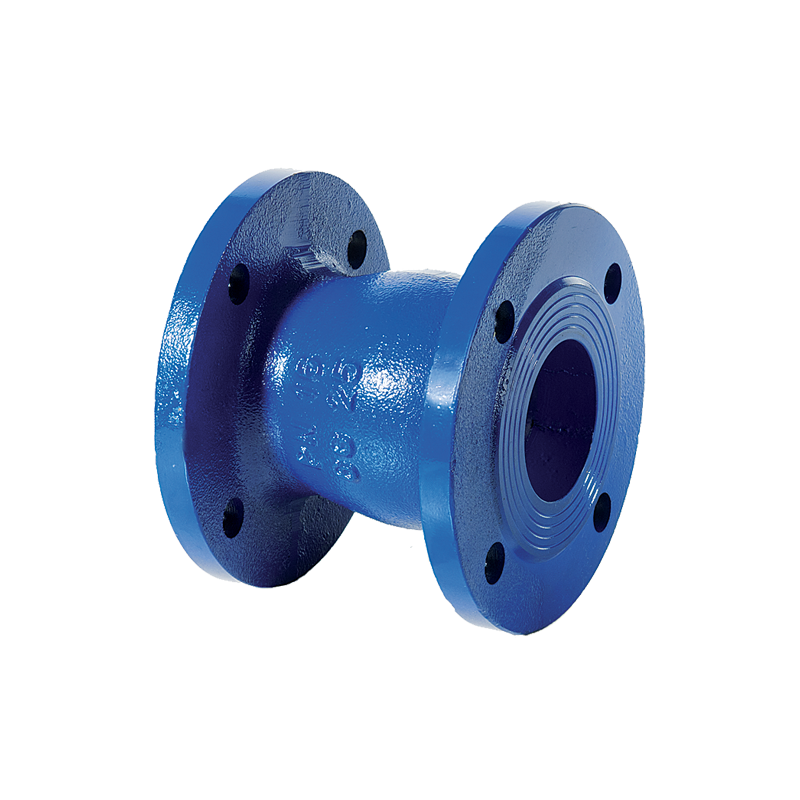

Valvola di ritegno Venturi
Chiusura rapida senza colpo d'ariete
Profilo idrodinamico Venturi con basse perdite di carico
Installabile in posizione verticale, orizzontale ed obliqua
Idonee al trattamento e distribuzione dell'acqua e aplicazioni industriali
Dimensioni (mm)
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|
| L | 120 | 120 | 150 | 180 | 240 | 300 | 350 | 400 | |
| D | PN 16 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 |
| PN 25 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 360-375 |
Materiali
| Componente | Materiale | |
|---|---|---|
| 1 | Corpo | EN1561 EN-GJl-250 GHISA Verniciatura epossidica |
| 2 | Tenuta corpo | AISI304 |
| 3 | Guida | EN 1982 Cu Zn Pb 2 Ni 1 Al Fe-C°- OTTONE per DN 40 - 100 EN 1563 EN-GJl- 250 GHISA per DN 125 - 200 |
| 4 | Molla | AISI 302 |
| 5 | Otturatore | AISI 304 per DN 200 Ghisa con rivestimento epossidico e inserto di tenuta inox |
